3D Stéréo corrélation

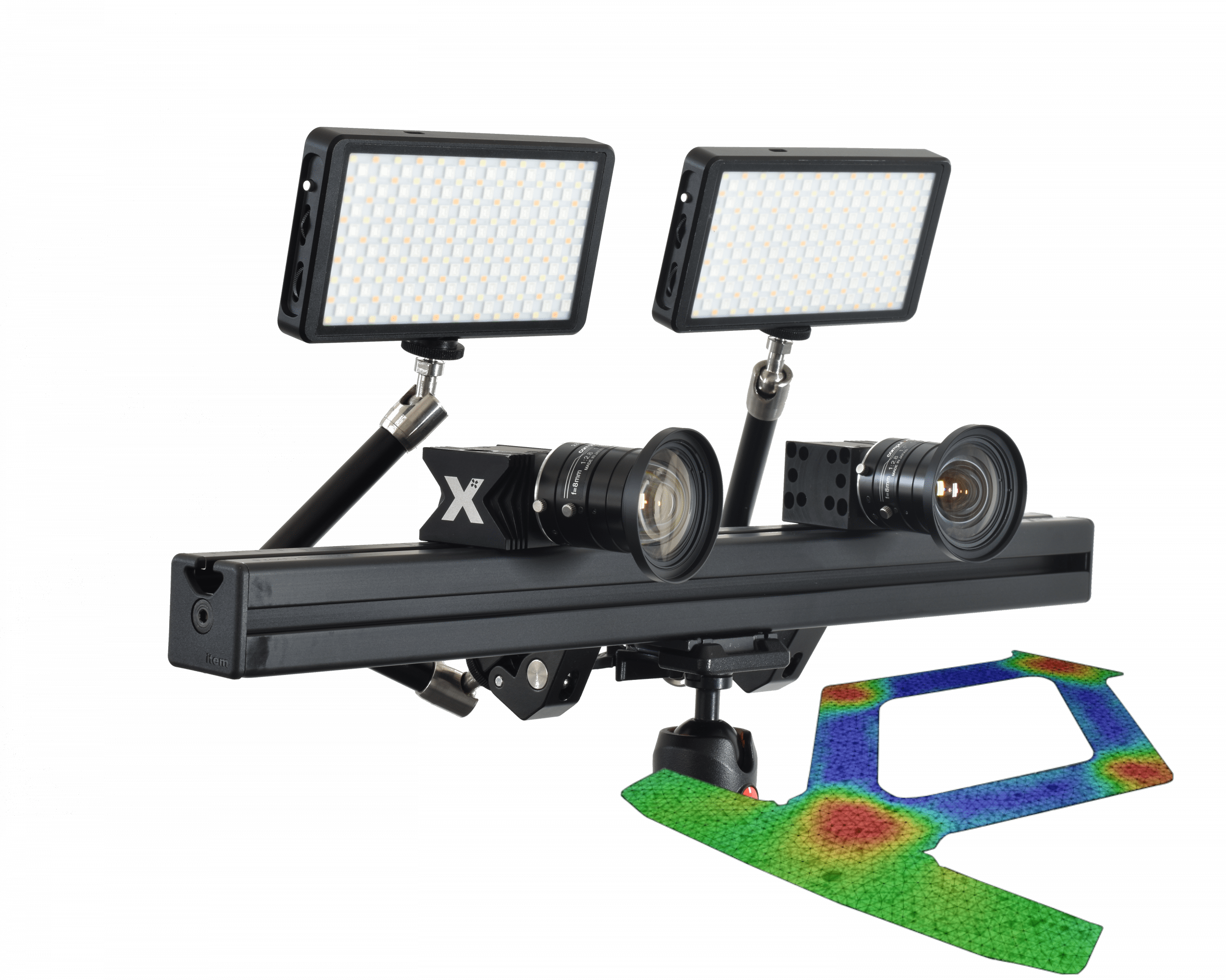

Le système de mesure XS 3D DIC est polyvalent, sophistiqué et simple d'utilisation.C'est un système adaptable permettant des analyses de déformations stéréoscopiques complexes et variées, notamment pour les déformations hors plan et les mesures de mouvement.
Sa grande précision et sa fiabilité garantissent des résultats fiables pour diverses applications y compris l'imagerie à haute vitesse. Il peut également être utilisé comme extensomètre optique le plus avancé.

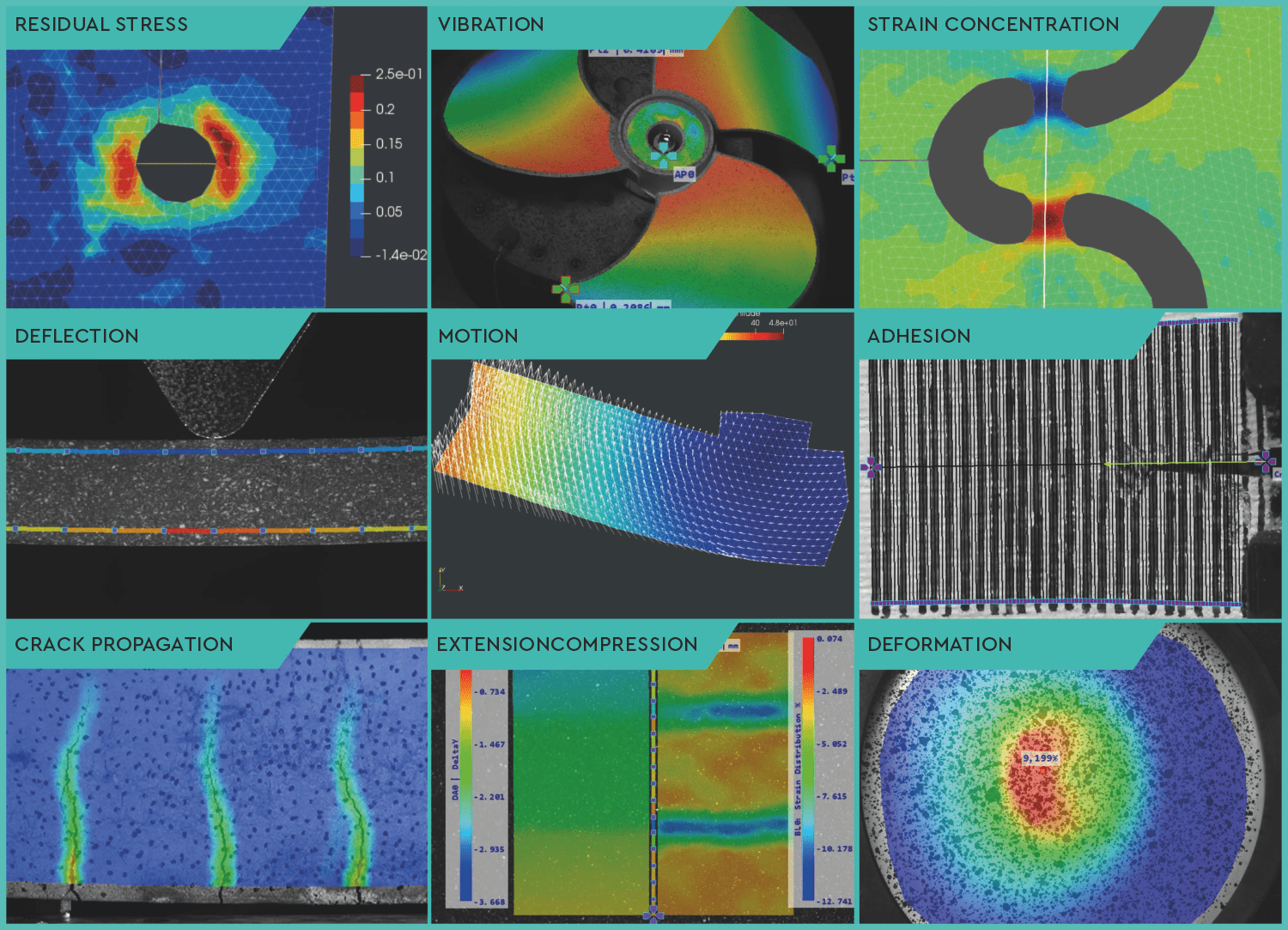

Grâce à ses fonctionnalités analytiques complètes de post-traitement, le système offre un moyen efficient de valider les résultats de la méthode des éléments finis (FEM), de vérifier les modèles CAO et d'effectuer des analyses de déformation structurelle. Il peut être équipé d'une grande variété de caméras, d'objectifs, d'éclairages et d'autres accessoires optiques pour couvrir un large champ d'applications.
Caractéristiques principales
- Résolution subpixel dans le plan : <0.008%
- Résolution subpixel hors plan : 0.016%
- Résolution de déformation : 50 microdéformations
- 10 microdéformations avec moyenne temporelle
- 5 microdéformations en mode extensomètre optique - Plage de déformation : de 0.005% à > 2 000%
- Plage de la zone de mesure (taille de l'échantillon) : de 1mm à 100m
- Interface utilisateur optimisée pour une installation et des mesures rapides
- L'analyse DIC se fait à partir de motifs naturels (sans préparation préalable de l'échantillon), de mouchetis ou speckle, des caractéristiques d'images et de marqueurs
- Sortie des valeurs en temps réel vers une multitude de dispositifs A/D connectés (convertisseurs D/A et autres sorties génériques binaires ou numériques vers des applications tierces)
- Entrée en temps réel de valeurs externes (à partir de convertisseurs A/N ou d'entrées numériques génériques transmettant des données provenant de capteurs de machines d'essai ou d'autres dispositifs).
- Le logiciel peut être entièrement contrôlé par des commandes et des requêtes API.
