Extensomètre 3D

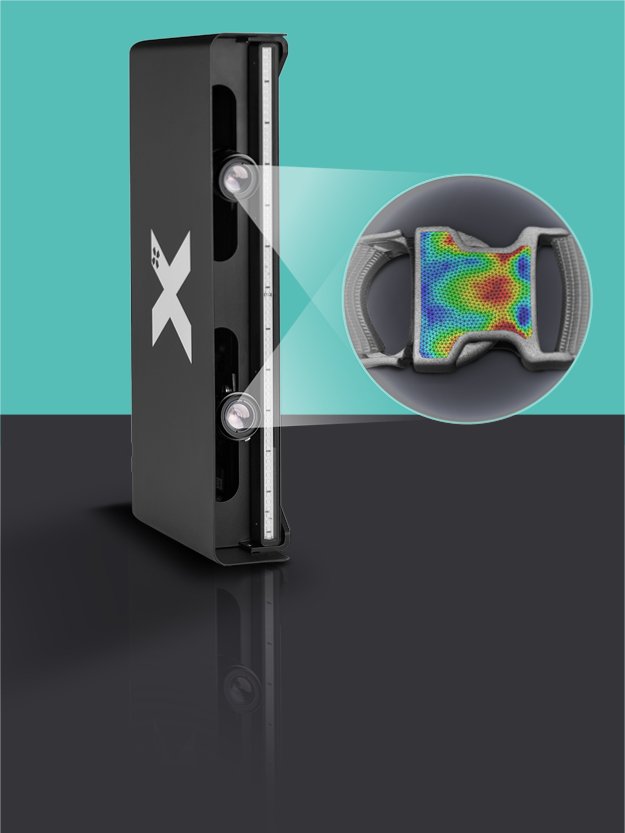

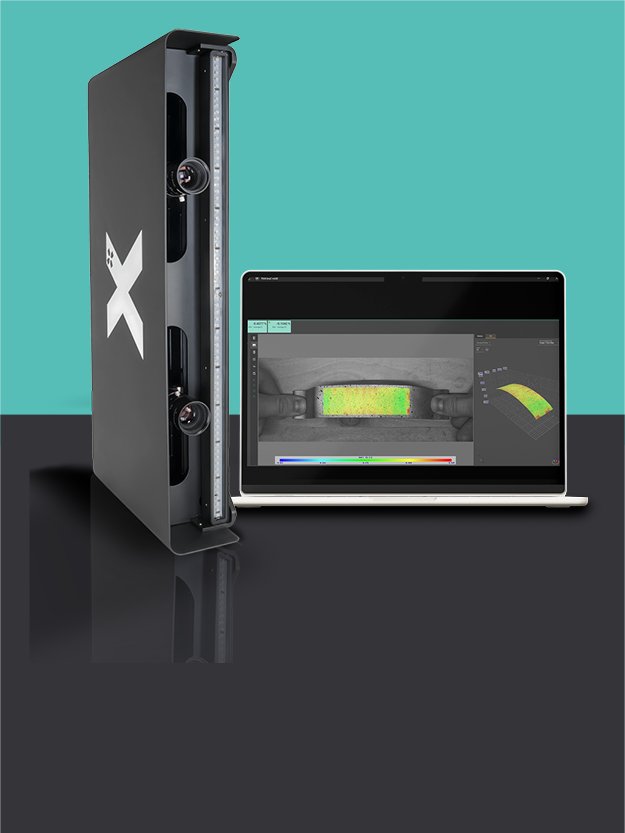

La version 3D est un extensomètre vidéo stéréoscopique universel équipé de deux caméras permettant de capturer les mouvements et les déformations dans l'espace. Sa capacité 3D minimise les erreurs causées par les mouvements hors plan, améliorant ainsi la précision des mesures.Il permet d'effectuer des mesures simultanées, ce qui facilite la collecte de données à différentes positions ou longueurs de jauges. Il mesure la déformation, la longueur totale, la différence de longueur, l'angle et bien plus encore, ce qui le rend idéal pour les essais complets sur les matériaux, la recherche avancée et les applications de contrôle qualité nécessitant une analyse de données 3D.
Description des modules 3D :
3D - Plan :
Ce module est conçu pour les application d'extensométrie vidéo sur des échantillons initialement plats pouvant présenter des surfaces réfléchissantes.
Nécessité de positionner l'échantillon dans un plan afin de garantir la précision des mesures.
3D - Plan Linéaire :
Il offre des fonctionnalités stéréoscopiques de base, dans un plan, spécialement adaptées à l'utilisation de capteur à balayage linéaire en extensométrie vidéo. Conçu pour les surfaces planes il permet d'effectuer des mesures sans avoir à marquer l'échantillon. Il constitue une solution simple pour les applications ne nécessitant que des mesures dans le plan.
Ce module est conçu pour les application d'extensométrie vidéo sur des échantillons initialement plats pouvant présenter des surfaces réfléchissantes.
Nécessité de positionner l'échantillon dans un plan afin de garantir la précision des mesures.
3D - Plan Linéaire :
Il offre des fonctionnalités stéréoscopiques de base, dans un plan, spécialement adaptées à l'utilisation de capteur à balayage linéaire en extensométrie vidéo. Conçu pour les surfaces planes il permet d'effectuer des mesures sans avoir à marquer l'échantillon. Il constitue une solution simple pour les applications ne nécessitant que des mesures dans le plan.
3D - Linéaire
Fonctionnalité d'extensomètre vidéo qui élimine la nécessité de confiner l'échantillon dans un seul plan au début de l'expérimentation. Il intégre des capteurs linéaires pour une mesure précise et nécessite le marquage de l'échantillon pour un suivi et une analyse précise.
3D - Fonctionnalité 3D complète
Ce module combine la corrélation d'images numériques (DIC) et la vision stéréoscopiques, offrant des fonctionnalités avancées pour mesurer les déplacements et les champs de déformation de surface d'objets 3D. Il s'agit de la méthode de mesure la plus universelle parmi les systèmes DIC, offrant une polyvalence et une précision inégalées. Il se distingue comme la solution la plus complète pour analyser le comportement mécanique des matériaux et des structures en trois dimensions, ce qui en fait un outil indispensable pour un large éventail d'applications dans la recherche et l'industrie.
Fonctionnalité d'extensomètre vidéo qui élimine la nécessité de confiner l'échantillon dans un seul plan au début de l'expérimentation. Il intégre des capteurs linéaires pour une mesure précise et nécessite le marquage de l'échantillon pour un suivi et une analyse précise.
3D - Fonctionnalité 3D complète
Ce module combine la corrélation d'images numériques (DIC) et la vision stéréoscopiques, offrant des fonctionnalités avancées pour mesurer les déplacements et les champs de déformation de surface d'objets 3D. Il s'agit de la méthode de mesure la plus universelle parmi les systèmes DIC, offrant une polyvalence et une précision inégalées. Il se distingue comme la solution la plus complète pour analyser le comportement mécanique des matériaux et des structures en trois dimensions, ce qui en fait un outil indispensable pour un large éventail d'applications dans la recherche et l'industrie.
Performances :
| Modèle | Fréquence en Hz (pleine résolution) | Longeur de mesure (en mm) | |
| Class 0,5 | Class 1 | ||
| 75 | 110 | 220 | |
| 32 | 220 | 440 | |
