Versions 2D
Cette catégorie regroupe les extensomètres optiques adaptés pour des mesures :- d'une zone réduite et sont intégrés dans des boîtiers d'une hauteur de 200mm.
- de champ plus grand et sont intégrés dans des boîtiers de 400mm.

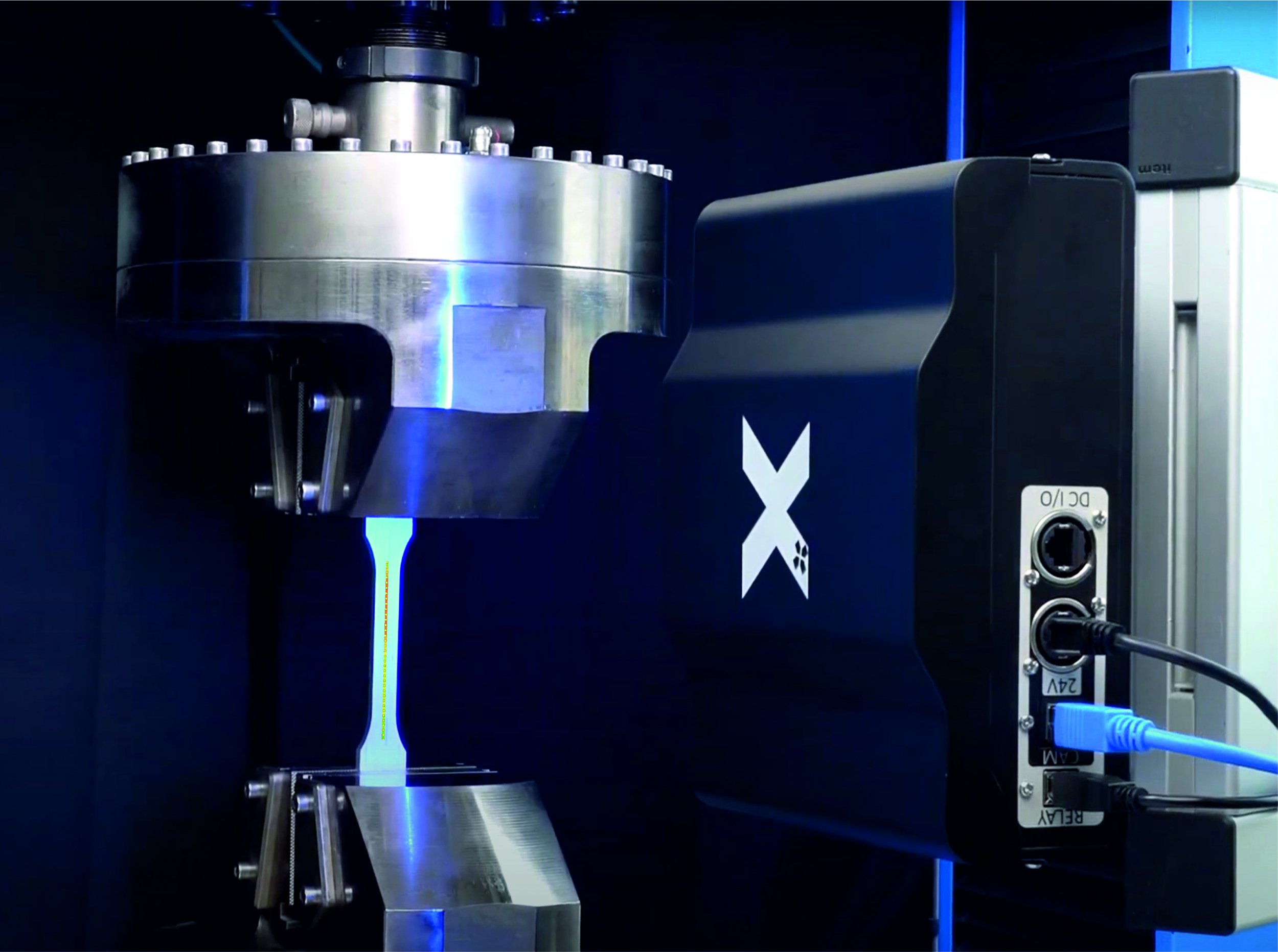

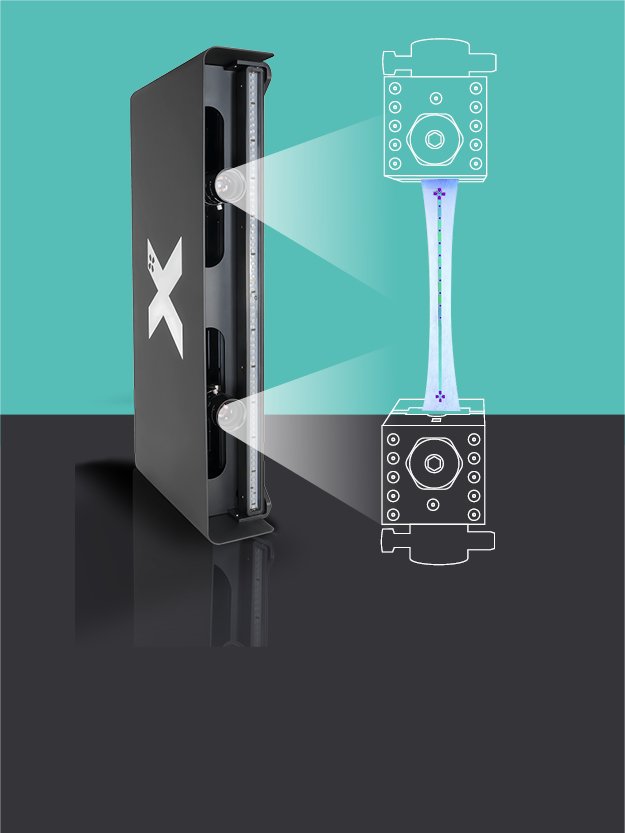

Appareils intelligents et facile à utiliser, ils sont destinés aux essais courants dans les environnements industriels et de recherche et développement. Leur boîtier compact intèger une barre LED monochromatique et peut être monté directement sur le bâti d'une machine d'essai, pour un montage épuré, ou fixé à un trépied à l'aide de filetages standards. L'objectif est facilement accessible et peut être remplacée rapidement afin d'adapter l'appareil de mesure à diverses applications.
Configurations :
Différentes configurations de l'extensomètre vidéo sont possibles :
| Mode Unique | Mode combiné | Double champ de vision | Champ de vision séparé |
| Configuration la plus courante. Il est possible d'utiliser plusieurs caméras simultanément | Champs de vision combiné permettant à un point de se déplacer d'une caméra à une autre | Configuration peu courante avec des résolutions différentes | Utilisée pour des échantillons long avec des déformation ou extensions relativement faibles |
 |
 |
 |
 |
Description du logiciel :
Le kit logiciel d'extensométrie optique X-Sight est une solution polyvalente qui vous permet de construire votre extensométre vidéo à l'aide de composants matériels personnalisé. Cet ensemble offre la flexibilité nécessaire pour intégrer les caméras, l'éclairage et les autres éqiupements de votre choix, ce qui le rend idéal pour créer un dispositif d'essai des matériaux sur mesure.
Il permet une mesure précise de la déformation axiale et peut être facilement mis à niveau pour répondre à des besoins d'essais avancés tels que les essais transversaux, de torsion, l'analyse des fissures, la 3D, le post-traitement et la corrélation d'images numériques (DIC).
Outils logiciel :
Mesure axiale
 |
Point Mesure du déplacement par suivi de point |
 |
Point d'ancrage Permet d'isoler les déplacements émanant d'autres capteurs |
 |
Capteur linéaire : Méthode de mesure et de détermination des déformations et déplacements |
 |
Méthode avancée de détection du rétrécissement axial offrant une meilleure mesure du module d'élasticité. |
 |
 |
| Capteur de flexion Méthode conçue pour la mesure lors d'essai de flexion. Elle mesure la déformation sur une surface courbe et permet de visualiser la répartition de la déformation en temps réel. |
Capteur de fissure Mesure de la longueur et de l'avancée de fissure durant un essai statique et/ou dynamique |
Capteur de torsion
Permet la mesure simultanée de l'angle de torsion et de la déformation axiale
Ligne
Capteur de mesure de ligne avancé doté d'une fonction de détection de la rupture ou striction pour les échantillons recouverts d'une couche d'oxyde ou de rouille.
Mesure transverse
Méthode développée pour la mesure transversale en plusieurs points avec des fonctions de calcul de la largeur moyenne et des largeurs minimales/maximales
Les modules logiciel
AX - Déformation axiale:
Permet la mesure en temps réel de la déformation axiale proposé à travers les trois outils présenté ci-dessus : mesure par point, l'analyse linéaire et l'outil extreme line est également intégré dans ce module. Ce dernier divise la longueur de l'éprouvette en plusieurs segments de mesure définis avec précision et détecte la zone de rétrécissement. Cette fonctionnalité offre un avantage non négligeable par rapport aux méthodes conventionnelle de mesure entre un segment lors de laquelle une rupture en dehors de la zone de mesure rend l'essai invalide.
Permet la mesure en temps réel de la déformation axiale proposé à travers les trois outils présenté ci-dessus : mesure par point, l'analyse linéaire et l'outil extreme line est également intégré dans ce module. Ce dernier divise la longueur de l'éprouvette en plusieurs segments de mesure définis avec précision et détecte la zone de rétrécissement. Cette fonctionnalité offre un avantage non négligeable par rapport aux méthodes conventionnelle de mesure entre un segment lors de laquelle une rupture en dehors de la zone de mesure rend l'essai invalide.
TR - Déformation transversale
Permet la mesure en temps réel de la déformation transversale. Ce module comprend la sonde trans line dotée d'une fonction de détection des bords. Il permet de mesurer la largeur d'une ou plusieurs lignes, ce qui constitue un avantage par rapport aux mesures conventionnelles à position unique. Il est également possible de calculer la moyenne de toutes les lignes pour obtenir une valeur précise du coefficient de poisson
Permet la mesure en temps réel de la déformation transversale. Ce module comprend la sonde trans line dotée d'une fonction de détection des bords. Il permet de mesurer la largeur d'une ou plusieurs lignes, ce qui constitue un avantage par rapport aux mesures conventionnelles à position unique. Il est également possible de calculer la moyenne de toutes les lignes pour obtenir une valeur précise du coefficient de poisson
CL - Longueur de fissure
Ce module a été conçu pour mesurer la longueur de fissure sur des éprouvettes types CT ou DCB. La fonction sonde linéaire, qui permet de mesurer l'ouverture des fissures, est intégré à ce module et permet de fournir des résultats comparables aux appareils conventionnels.
Ce module a été conçu pour mesurer la longueur de fissure sur des éprouvettes types CT ou DCB. La fonction sonde linéaire, qui permet de mesurer l'ouverture des fissures, est intégré à ce module et permet de fournir des résultats comparables aux appareils conventionnels.
TO - Torsion
Il permet de mesurer simultanément l'angle de torsion et la déformation axiale sur des éprouvettes cylindriques dans deux positions.
Ce module est utilisable aussi bien pour les essais statiques que pour les essais dynamiques.
Il permet de mesurer simultanément l'angle de torsion et la déformation axiale sur des éprouvettes cylindriques dans deux positions.
Ce module est utilisable aussi bien pour les essais statiques que pour les essais dynamiques.
PP - Post Process
Ce module offre un outil extrêmement efficace pour le traitement des essais préalablement enregistrés, avec lecture ultérieure et exportation des données. Chaque méthode de mesure en temps réel peut faire l'objet de plusieurs enrgistrements hors ligne avec une configuration de capteur personnalisée.
Il est la solution idéale pour la mesure d'échantillons et de composants uniques ou coûteux.
Ce module offre un outil extrêmement efficace pour le traitement des essais préalablement enregistrés, avec lecture ultérieure et exportation des données. Chaque méthode de mesure en temps réel peut faire l'objet de plusieurs enrgistrements hors ligne avec une configuration de capteur personnalisée.
Il est la solution idéale pour la mesure d'échantillons et de composants uniques ou coûteux.
DIC
Ce module fournit une carte de répartition des déformations ou des déplacements permettant ainsi d'exploiter au maximum les données disponibles issues de chaque expérience. Cette fonctionnalité surpasse les autres technologies disponibles sur le marché.
Elle aide les utilisateurs non seulement à mieux comprendre leurs expériences, mais aussi, grâce à des résultats faciles à interpréter, à commercialiser leurs résultats sans difficulté.
Ce module fournit une carte de répartition des déformations ou des déplacements permettant ainsi d'exploiter au maximum les données disponibles issues de chaque expérience. Cette fonctionnalité surpasse les autres technologies disponibles sur le marché.
Elle aide les utilisateurs non seulement à mieux comprendre leurs expériences, mais aussi, grâce à des résultats faciles à interpréter, à commercialiser leurs résultats sans difficulté.
LVD - Line Value Distribution
Alors que l'analyse de la distribution de déformation sur l'ensemble du champ via l'analyse de surface DIC nécesite généralement un post traitement en raison du nombre élevé de points de calcul, le module LVD offre une fonctionnalité de visualisation des valeurs en couleurs qui est plus facilement applicable lors des mesures en temps réel. Il est compatible avec la plupart des types de capteurs divisées en segments de lignes, notamment pour la distribution de déformation des lignes "extrêmes" , ROD et BEND avec en outre la possibilité de choisir entre la déviation et la courbure pour les lignes "BEND".
Alors que l'analyse de la distribution de déformation sur l'ensemble du champ via l'analyse de surface DIC nécesite généralement un post traitement en raison du nombre élevé de points de calcul, le module LVD offre une fonctionnalité de visualisation des valeurs en couleurs qui est plus facilement applicable lors des mesures en temps réel. Il est compatible avec la plupart des types de capteurs divisées en segments de lignes, notamment pour la distribution de déformation des lignes "extrêmes" , ROD et BEND avec en outre la possibilité de choisir entre la déviation et la courbure pour les lignes "BEND".
ITT - Intelligent Tensile Test
Fonctionnalité avancée permettant la mesure sur des échantillons dont la couche externe se fragmente et finit par se détacher. L'essai de traction sur des barres d'armature recouvertes d'une couche de rouille ou d'oxyde
Fonctionnalité avancée permettant la mesure sur des échantillons dont la couche externe se fragmente et finit par se détacher. L'essai de traction sur des barres d'armature recouvertes d'une couche de rouille ou d'oxyde
Performances :
| Fréquence en Hz (pleine résolution) | Longeur de mesure (en mm) | |
| Class 0,5 | Class 1 | |
| 23 | 330 | 660 |
| 23 | 640 | 1280 |
Ces données ne représentent qu'un condensé des nombreuses possibilités offertes à travers la combinaison de plusieurs caméras, des différents résolutions des objectifs proposées et des différentes résolutions et fréquences des caméras.
N'hésitez pas à nous contacter afin de vous aider à construire votre solution adaptée à vos besoins.
